一系列高度灵活的组合研磨系统，适用于工件的多表面和同时研磨应用。
NOVA M12
型号
标准机器范围
NOVA M12 S
Ø 350 mm ≠ 400 mm
NOVA M12 T
Ø 280 mm ≠ 400 mm
NOVA M12 S M
Ø 350 mm ≠ 400 mm
NOVA M12 T M
Ø 280 mm ≠ 400 mm
特点
各种高度灵活的组合式磨床，适用于多种工件的多个表面。
这些机器能够研磨外径为5至350毫米、宽度高达400毫米（最大研磨长度为225毫米）的工件。
这些机器具有多种夹紧系统，包括隔膜卡盘、滚轮和磁力驱动式托板无心系统装置。
修整单元装置也根据工件的具体轮廓进行定制，包括安装在工作头上的金刚石滚轮、旋转修整轮和金刚石环，以及 CNC 控制的双支点旋转修整器或用于传统和 CBN 轮的单点修整器。
这些机器能够研磨外径为5至350毫米、宽度高达400毫米（最大研磨长度为225毫米）的工件。
这些机器具有多种夹紧系统，包括隔膜卡盘、滚轮和磁力驱动式托板无心系统装置。
修整单元装置也根据工件的具体轮廓进行定制，包括安装在工作头上的金刚石滚轮、旋转修整轮和金刚石环，以及 CNC 控制的双支点旋转修整器或用于传统和 CBN 轮的单点修整器。

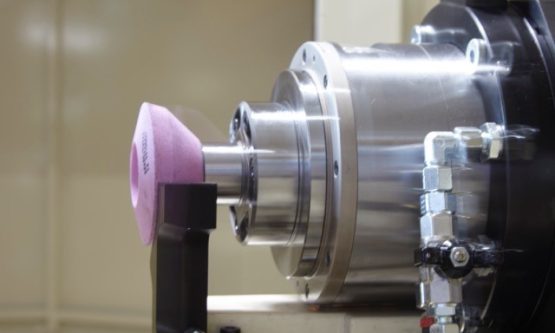

砂轮头单元装置
灵活性是 Nova M12 系列组合式磨床的标志。这些机器可以根据客户的独特研磨需求进行定制
M12 S
单砂轮内圆研磨。
单砂轮内圆研磨。
M12 S
T 结合 RFT 装置对内外表面进行组合式同时研磨，用于外径的切向研磨。两个砂轮。
T 结合 RFT 装置对内外表面进行组合式同时研磨，用于外径的切向研磨。两个砂轮。
切向研磨 RFT 装置 切入或振荡研磨外圆柱或锥形直径以及外前端面，同时进行内孔研磨。
砂轮运动通过两个 CNC 控制的重叠滑块（U 轴和 W 轴）进行。RFT 装置配备主砂轮防护罩和自动砂轮平衡系统。
砂轮运动通过两个 CNC 控制的重叠滑块（U 轴和 W 轴）进行。RFT 装置配备主砂轮防护罩和自动砂轮平衡系统。
M12 S M
内圆研磨，配备可转位多轴转塔，最多可配备四个高频砂轮主轴
内圆研磨，配备可转位多轴转塔，最多可配备四个高频砂轮主轴
砂轮主轴转塔 该装置配备 CNC 控制分度（A 轴），最多可容纳四个电主轴。主轴支架 150 毫米的分度重复性保证低于 1μ。安装在转塔上的其中一个主轴支架可旋转最多 6°，用于内前端面的切向研磨。
M12 T M
组合式磨床，配备可转位多轴转塔和用于切向研磨的RFT外圆磨削单元，最多可配备五个砂轮。
组合式磨床，配备可转位多轴转塔和用于切向研磨的RFT外圆磨削单元，最多可配备五个砂轮。
工作头架单元装置
我们机器上的工作头主轴是电动的，由轴驱动模块驱动。它在高精度滚珠轴承上旋转，并包含一个主轴制动器，用于将主轴停止在设定位置。
为了研磨非圆形或偏心表面，这些组合式磨床可以选配编码器（C 轴）。可用于工件夹紧或定心的可用夹具：

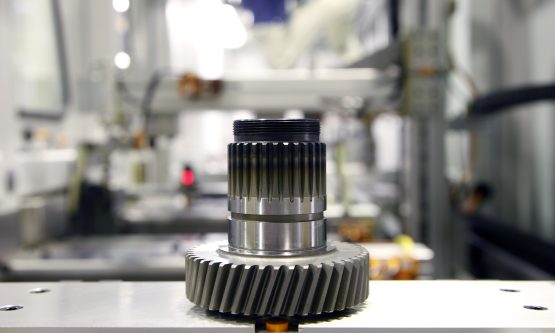

– 隔膜式卡盘，按齿距或外径夹紧（特制专为齿轮）
– 带前夹的隔膜式卡盘
– 通过自定心卡盘夹紧工件
– 带集成装载机的滚轮式定心夹具
– 电磁吸盘驱动装载机和工件的靴型定心夹具
– 扩径心轴
为了研磨非圆形或偏心表面，这些组合式磨床可以选配编码器（C 轴）。可用于工件夹紧或定心的可用夹具：
– 隔膜式卡盘，按齿距或外径夹紧（特制专为齿轮）
– 带前夹的隔膜式卡盘
– 通过自定心卡盘夹紧工件
– 带集成装载机的滚轮式定心夹具
– 电磁吸盘驱动装载机和工件的靴型定心夹具
– 扩径心轴
修整单元装置
单点修整器：
该装置可以容纳一颗、两颗或三颗单点金刚石，具体取决于所需的砂轮轮廓。
金刚石滚轮修整器： 修整器的主轴可以是液压或电动驱动的。修整过程既可以使用异形滚轮以切入模式进行，也可以使用成型滚轮插入机器轴进行修整。该装置包括金刚石滚轮旋转检查装置。
金刚石环： 直接安装在工作头上。
双支点旋转修整器： 该装置用于实现形状误差低于 1µ 的砂轮半径轮廓。它最多可在固定支架或带金刚石盘的电主轴上最多容纳三颗单点金刚石。修整器支架的旋转由交流电机通过齿轮减速器和编码器（E 轴）电动控制。
涡轮机：这种电主轴用于修整CBN砂轮。
金刚石滚轮修整器： 修整器的主轴可以是液压或电动驱动的。修整过程既可以使用异形滚轮以切入模式进行，也可以使用成型滚轮插入机器轴进行修整。该装置包括金刚石滚轮旋转检查装置。
金刚石环： 直接安装在工作头上。
双支点旋转修整器： 该装置用于实现形状误差低于 1µ 的砂轮半径轮廓。它最多可在固定支架或带金刚石盘的电主轴上最多容纳三颗单点金刚石。修整器支架的旋转由交流电机通过齿轮减速器和编码器（E 轴）电动控制。
涡轮机：这种电主轴用于修整CBN砂轮。
主要可用设备
内部磨削单元，可旋转 15°
四个位置砂轮主轴转塔
外部磨削单元，砂轮直径为 508 毫米，用于外表面或前表面
自动砂轮平衡单元装置
Nova CNC 控制专为实现最佳研磨性能而设计
工业 5.0 准备就绪
四个位置砂轮主轴转塔
外部磨削单元，砂轮直径为 508 毫米，用于外表面或前表面
自动砂轮平衡单元装置
Nova CNC 控制专为实现最佳研磨性能而设计
工业 5.0 准备就绪
附加配件
加工过程中的电子定型单元
加工后电子定型单元
可为机器配备西门子或 Fanuc CNC 控制器

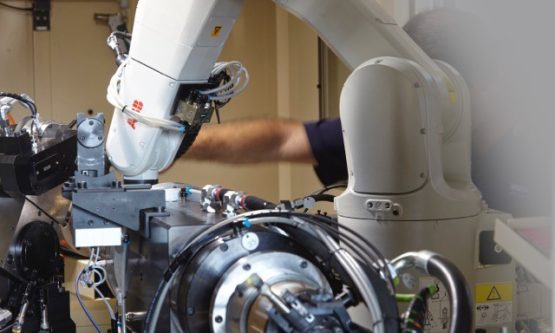

自动化：集成自动装载机、龙门装载机或铰接式机器人
用于离线设置的快速切换装置
用于内部砂轮或工作头单元的自动锥度校正装置
用于工件定心的稳定支架
加工后电子定型单元
可为机器配备西门子或 Fanuc CNC 控制器
自动化：集成自动装载机、龙门装载机或铰接式机器人
用于离线设置的快速切换装置
用于内部砂轮或工作头单元的自动锥度校正装置
用于工件定心的稳定支架
